Walther Werke – Baustromverteiler Endverteiler WEV0772R1 22kVA

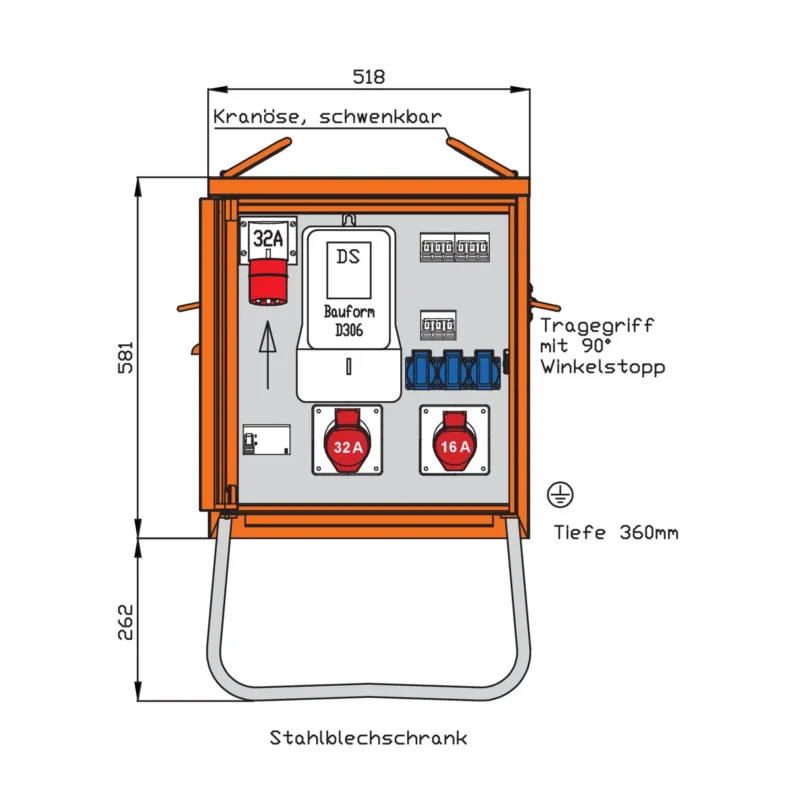

WALTHER EndverteilerschrankAnschlussleistung: 22kVAnach IEC61439-4Gehäuse (H04) aus elektrolytisch-verzinktem Stahlblech mit schwermetallfreier Kunststoff-Lackierung Farbe: RAL 2004 -reinorange- mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde mit Kranösen und seitlichen Tragegriffen inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel Schutzart: IP 44Größe ca.: 581 x 518 x 360mm / H-B-T + Untergestell-Höhe ca.: 262mmAnschluss:1 CEE-Anbaugerätestecker 32A 5P 400V 6h mit Phasenwender1 RCD-Schutzschalter 4P 40A/30mA -B-Messung:1 DS-Zählerplatz mit einem neuw. DS-Zähler 10(40A) geeicht, amtl. beglaubigt, mit PrüfmarkeAbgang / Absicherung:1 CEE-Anbaudose 32A 5P 400V 6h mit Leitungsschutzschalter (MCB) 3P 32A -C-1 CEE-Anbaudose 16A 5P 400V 6h mit Leitungsschutzschalter (MCB) 3P 16A -C-3 Schutzkontaktsteckdosen 16A 2P 230V mit je 1 Leitungsschutzschalter (MCB) 1P 16A -C-Hinweis:Vor Inbetriebnahme ist zu prüfen, dass kein Fehlerstromschutzschalter Typ A ** oder Typ F vorgeschaltet ist.

Technische Details Ausführung Endverteilerschrank Bemessungsspannung 230/400 V Bemessungsstrom 32 A Anschlussleistung 22 kVA Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig 1 Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig 1 Anzahl der SCHUKO-Steckdosen 3 Hauptschalter ohne Hauptschalter-Bemessungsstrom 0 A Anzahl der Leitungsschutzschalter 5 Fehlerstrom-Typ B Anzahl der Fehlerstrom-Schutzschalter 30 mA 1 Notschalter nein Schutzart (IP) IP44 Geeignet nach IEC/EN 61439-4 ja Werkstoff des Gehäuses Stahl Breite 518 mm Höhe 843 mm Tiefe 360 mm
