WAGO – Leiterplattensteckverbinder THR-Stiftleiste Lötstift 2092-1723/200-000 1,4mm,abgewinkelt,sw − 300 Stück

THR-Pinstrip
Lötstift Ø 1,4 mm
abgewinkelt
Rastermaß 5 mm
3-polig
schwarz

Stiftleiste Serie 2092 mit Rastermaß 5 mm

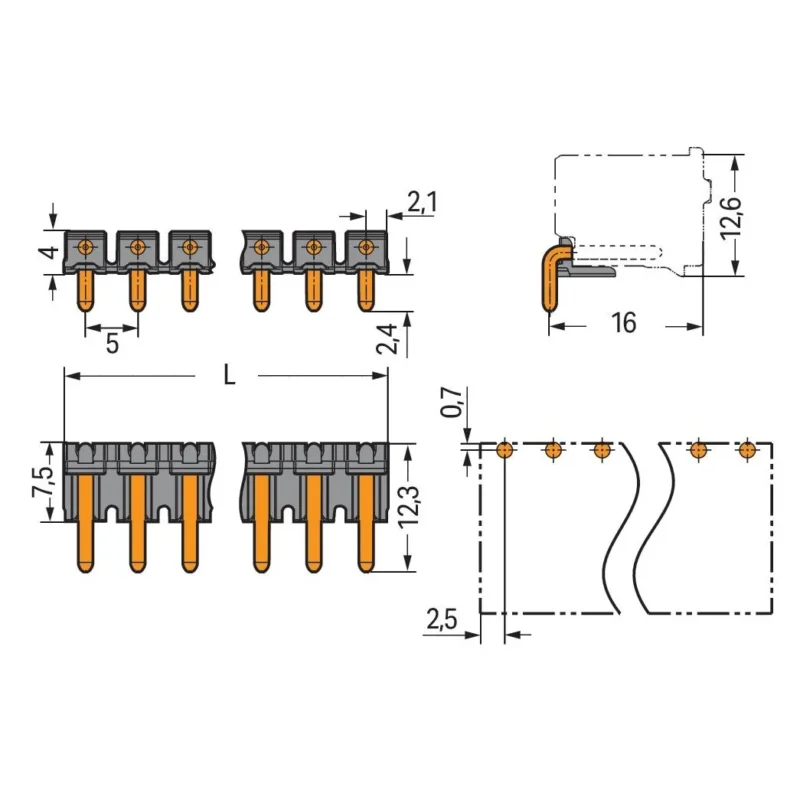

Die Stiftleiste (Artikelnummer 2092-1723/200-000) bietet eine saubere Elektroinstallation. Unsere Leiterplatten-Steckverbinder ermöglichen Ihnen die größtmögliche Flexibilität bei unterschiedlichen Montagearten. In Breite x Höhe x Tiefe sind die Maße (18,2 x 6,4 x 12,3) mm. Für die Oberfläche der Kontakte wurde Zinn eingesetzt. picoMAX® ist ein kompaktes Steckverbindersystem mit innovativem Design. Es kann die Kontaktkraft einer einzigen Cr-Ni-Stahlfeder gleich zweifach nutzen einerseits für die Kontaktierung des Steckerstiftes, andererseits für den Anschluss des Leiters. Der Leiterplatten-Steckverbinder wird mittels THR auf die Platine gelötet.

Technische Details Verbindungsart flexibler Leiterplattenverbinder Steckverbinderausführung freier Steckverbinder Kontaktausführung Stift Polzahl 3 Anzahl der Steckkontaktreihen 1 Rastermaß der Kontakte 5 mm Rastermaß der Anschlüsse 5 mm Winkel Leiterplatte/Kontakt 0°/180° (horizontal) Bemessungsstrom In 16 A Bemessungsspannung 320 V Bemessungsstoßspannung 4 kV Überspannungskategorie III Verschmutzungsgrad 2 Werkstoff der Kontaktbeschichtung Zinn Ausführung des elektrischen Anschlusses Lötanschluss Durchmesser Anschlusspin 1,4 mm Länge des Pins 2,4 mm Werkstoff des Isolierkörpers Thermoplast Gehäusefarbe schwarz Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0 Betriebstemperatur -60..100 °C Art der Leiterplattenbefestigung Anschlusskontakt Befestigungsart löten Art der Banderolierung ohne
