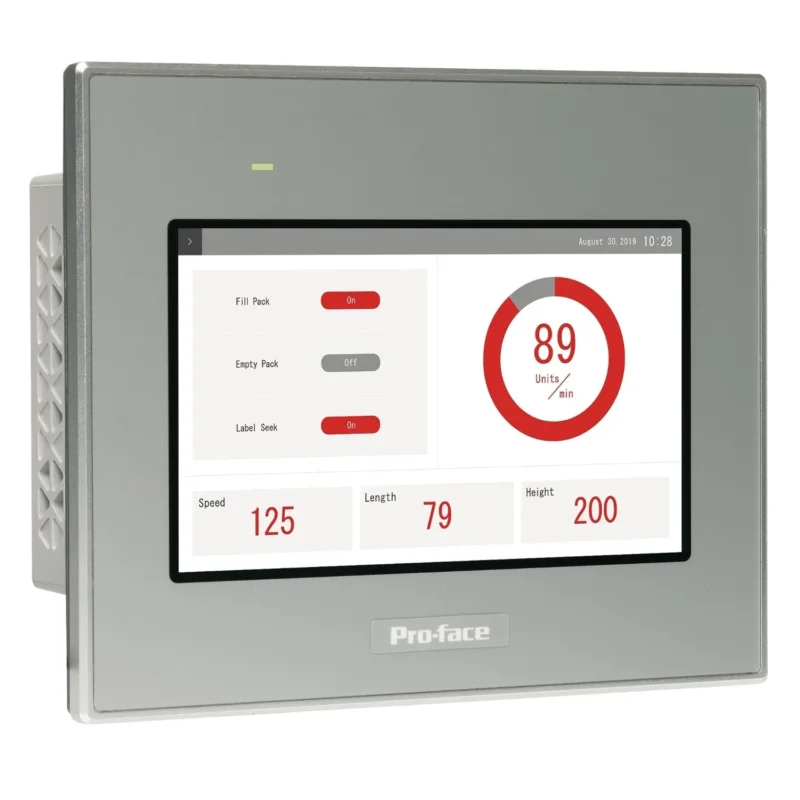

Schneider Electric – Grafik-Panel Touch-Panel PFXSTW6200WAD Pro-face STW6000

Das Basic Web-Panel STW6000 ist ein Webbrowser-basiertes Standard Touch-Panel aus der Pro-face ST6000-Reihe. Diese Produkt-Reihe wurde entwickelt, um die Anforderungen an die Bedienerschnittstelle einfacher Maschinen zu erfüllen. Hierbei stehen ein schnelles und einfaches Setup und der flexible und vielfältige Einsatz im Mittelpunkt. Das resistive Single-Touch Display in 4,3 Zoll wide screen mit 16 Mio Farben und einer Auflösung von 480×272 Pixel dient der Visualisierung, Bedienung und Statusanzeige ihrer Anwendungen. Das Web Panel dient der Anzeige von Web Servern und Webvisualisierungen. Die Bedienoberfläche auf dem HMI basiert auf der CoDeSys Webvisualisierung. Durch die vielfältigen Schnittstellen (1 x Ethernet, 1 x USB Typ A) ist eine optimale Konnektivität gewährleistet. Die äußeren Abmessungen des Displays betragen 134,5 mm (Breite) x 108,5 mm (Höhe) x 43 mm (Tiefe) bei einem Panel Cut-out von 118,5 mm x 92,5 mm und einer Tafeldicke von 1,6 bis 5 mm, mit Federklemmen 1,5 bis 4 mm oder 4 bis 6mm. Das Produkt entspricht der Schutzklasse IP65F, Typ 1, Typ 4X (nur für den Innenbereich), Typ 12 und Typ 13 (bei ordnungsgemäßer Installation in einem Gehäuse). Zudem entspricht es Normen wie CE, China RoHS, REACH,KC, EN (61000-6-4/61000-6-2/ 61131-2), UL 61010-2-201, CSA C22.2 No 61010-2-201.

Technische Details Versorgungsspannung bei DC 24 V Spannungsart der Versorgungsspannung DC Anzahl der HW-Schnittstellen Industrial Ethernet 1 Anzahl der HW-Schnittstellen USB 1 Mit SW-Schnittstellen ja Unterstützt Protokoll für EtherCAT nein Unterstützt Protokoll für TCP/IP ja Unterstützt Protokoll für PROFIBUS nein Unterstützt Protokoll für CAN nein Unterstützt Protokoll für INTERBUS nein Unterstützt Protokoll für ASI nein Unterstützt Protokoll für KNX nein Unterstützt Protokoll für MODBUS nein Unterstützt Protokoll für Data-Highway nein Unterstützt Protokoll für DeviceNet nein Unterstützt Protokoll für SUCONET nein Unterstützt Protokoll für LON nein Unterstützt Protokoll für PROFINET IO nein Unterstützt Protokoll für PROFINET CBA nein Unterstützt Protokoll für SERCOS nein Unterstützt Protokoll für Foundation Fieldbus nein Unterstützt Protokoll für EtherNet/IP ja Unterstützt Protokoll für AS-Interface Safety at Work nein Unterstützt Protokoll für DeviceNet Safety nein Unterstützt Protokoll für INTERBUS-Safety nein Unterstützt Protokoll für PROFIsafe nein Unterstützt Protokoll für SafetyBUS p nein Unterstützt Protokoll für sonstige Bussysteme ja Funkstandard Bluetooth nein Funkstandard WLAN 802.11 nein Funkstandard GPRS nein Funkstandard GSM nein Funkstandard UMTS nein IO-Link Master nein Ausführung des Displays TFT Mit Farbdisplay ja Anzahl der Farben des Displays 16000000 Anzahl der Graustufen/Blaustufen des Displays 16 Bildschirmdiagonale 4 Zoll Anzahl der Bildpunkte, horizontal 480 Anzahl der Bildpunkte, vertikal 272 Nutzbarer Projektspeicher/Anwenderspeicher 0 kByte Mit nummerischer Tastatur nein Mit Alpha Tastatur nein Touch-Technologie Resistiv-Touch Mit Meldungsanzeige ja Mit Meldesystem (inkl. Puffer und Quittierung) ja Prozesswertdarstellung (Ausgabe) möglich ja Prozesswertvorgabe (Eingabe) möglich ja Mit Rezepturen ja Mit Druckausgabe nein Anzahl der Online-Sprachen 6 Zusätzliche Softwarekomponenten, ladbar ja Schutzart (IP), frontseitig IP65 Schutzart (NEMA), frontseitig 4X Zertifiziert für UL-Gefahrenbereich Klasse I nein Zertifiziert für UL-Gefahrenbereich Klasse II nein Zertifiziert für UL-Gefahrenbereich Klasse III nein Zertifiziert für UL-Gefahrenbereich Division 1 nein Zertifiziert für UL-Gefahrenbereich Division 2 nein Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen) nein Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff) nein Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen) nein Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan) nein Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube) nein Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube) nein Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube) nein Betriebstemperatur 0..50 °C Tragschienenmontage möglich nein Wand-/Direktmontage möglich ja Geeignet für Sicherheitsfunktionen nein Breite der Front 134,5 mm Höhe der Front 108,5 mm Einbautiefe 43 mm
