Niedax – Kreuzstück für Kabelleiter GFK-Kreuzung ULLX 150.600 150x600mm

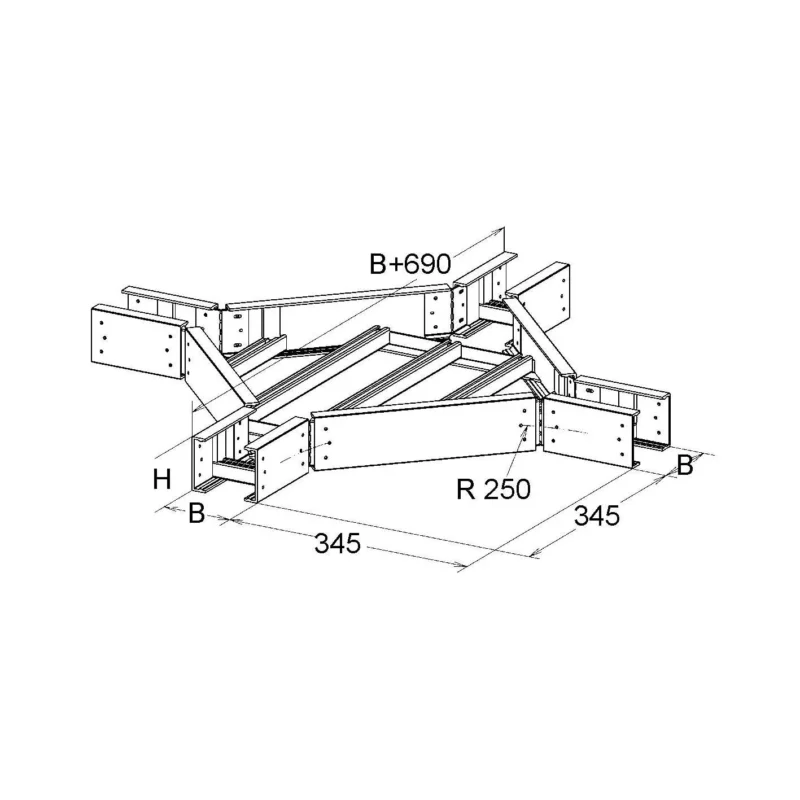

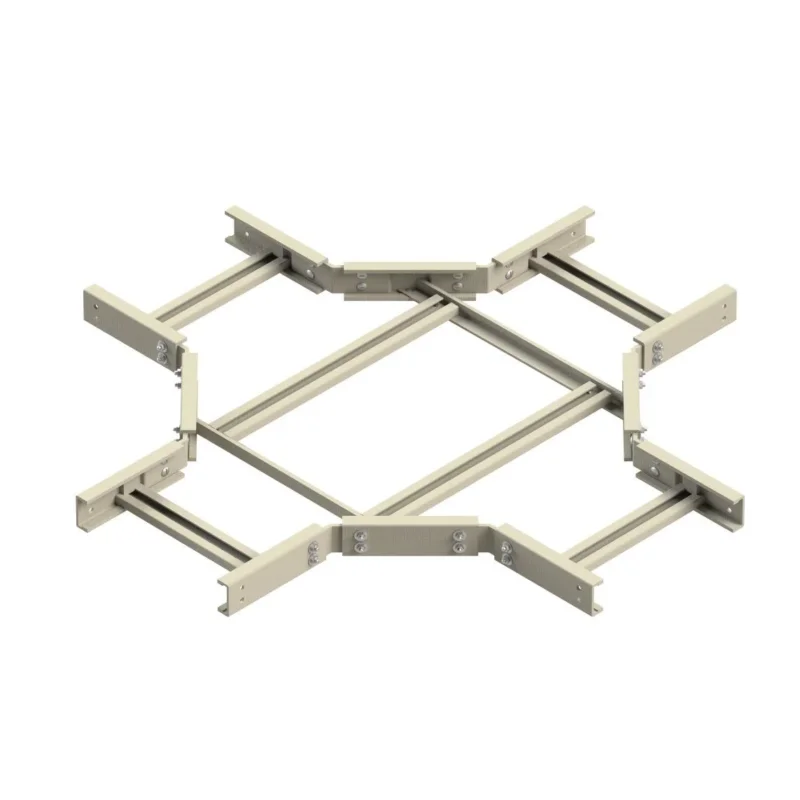

GFK-Kreuzung, pultrudiert, mit ungelochten Seitenholmen, jedoch mit Verbinderlochungen sowie mit nach oben offenen gelochten Sprossen aus C-Profil mit ca. 17 mm Schlitzweite, zur Herstellung von horizontalen 90° Kreuzungen, anteilmäßiges Befestigungszubehör bitte gesondert bestellen, halogenfrei. Bei der Montage ist auf Folgendes zu achten: – Bei der Verbindung des Formstückes ist eine Montagedistanz von ca. 30 mm zu berücksichtigen. – Das Formstück muss an jedem Kabelleiterzugang mit Auslegern unterstützt werden. – Ist der Radius > 250 mm und/oder die Breite > 400 mm, sollte eine zusätzliche mittlere Unterstützung vorgesehen werden. – Um eine ordnungsgemäße Montage zu gewährleisten, müssen die Verbinder an jedem Kabelleiterzugang mit 4 FKM 6X20 E4 verschraubt sein. GFK-Kreuzung mit Verbindungslaschen (1) aus Edelstahl auf Anfrage. GFK-Kreuzung mit gelochten Sprossen zur Realisierung der Radien R600 und R900 auf Anfrage. Die Stoßstellenverbinder ULGH 150/150 und ULIH 150 E4 sind nicht im Lieferumfang enthalten (bitte gesondert bestellen). Verwendung für : GFK-Kabelleiter UL 150… GFK-Kabelleiter ULL 150… Abmessungen (ca. Maße) H x B : 150 x 600 mm Länge in Hauptrichtung : 690 mm + B Länge in Abgangsrichtung : 345 mm + B Radius R : 250 mm C-Profillochung : Ø 10 mm mittiger Abstand : 25 mm Werkstoff : UP-GF (glasfaserverstärkter Polyester) Werkstoff Schrauben : Edelstahl, Werkstoff Nr. 1.4404, AISI 316L Farbton : kieselgrau RAL : 7032 (ähnlich)

Technische Details Ausführung des Seitenholms Profil (offen) Ausführung der Sprosse Profil gelocht Kabelleiterhöhe 150 mm Kabelleiterbreite 600 mm Kabelleiter-Abgangsbreite 600 mm Innenradius 250 mm Geeignet für Funktionserhalt nein Werkstoff Kunststoff Werkstoffgüte GFK Oberflächenschutz sonstige Einsatztemperatur -80..130 °C Farbe grau RAL-Nummer 7032
