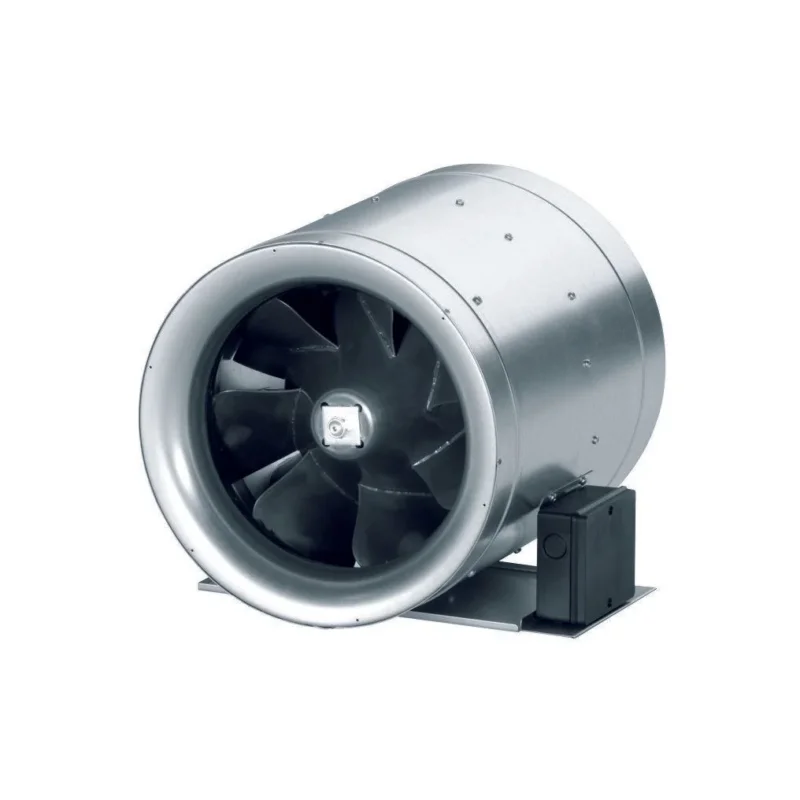

Maico – Ventilator für Rohreinbau Diagonal-Ventilator EDR 50-2 für Rohreinbau

Merkmale – Für direkten Einbau in Rohrleitungen. – Förderung von mittleren bis großen Luftmengen gegen hohe Widerstände. – Kompakte Abmessungen, geringes Gewicht und integrierte Montageplatte erleichtern schnelle Montage. – Der hohe Wirkungsgrad reduziert die Betriebskosten: Kaufpreis amortisiert sich je nach Betriebsdauer nach nur einem Jahr. – Ansaugdüse zum turbulenzarmen Luftansaugen. – Diagonal-Laufrad mit nachgeschaltetem Stator. – Profiliertes Laufrad- und Statorschaufeln sorgen für optimale Anströmung. – Mit Diffusor zur Erhöhung des statischen Drucks. – Spaltabdichtung zwischen Saug- und Druckraum reduziert die Überströmverluste. – Meridianer Strömungsverlauf verhindert Turbulenzen. – Betrieb mit Frequenzumrichter MFU. – Schutzart IP X4. – Isolationsklasse F.Drehstrommotor – Stufenlose Drehzahlregelung mittels Frequenzumrichter MFU. – Die Anschlüsse sind auf Klemmen geführt und müssen an einen Motorschutzschalter angeschlossen werden. – Elektrischer Anschluss über Anschlusskabel.Elektrischer Anschluss – Netzfrequenz 50 Hz.Artikel:EDR 50-2 – Fördervolumen: 10120 m3/h – Drehzahl: 2060 1/min – Laufradtyp: diagonal – Drehzahlsteuerbar: ja – Spannungsart: Drehstrom – Bemessungsspannung: 400 V – Netzfrequenz: 50 Hz – Nennleistung: 1921 W – IMax: 3,56 A – Schutzart: IP X4 – Wärmeklasse: F – Einbauort: Rohrsystem – Einbaulage: senkrecht / waagerecht – Material: Aluminium – Farbe: silber – Gewicht: 36,3 kg – Gewicht mit Verpackung: 37,9 kg – Nennweite: 500 mm – Breite: 504 mm – Höhe: 559,5 mm – Tiefe: 512 mm – Breite mit Verpackung: 510 mm – Höhe mit Verpackung: 570 mm – Tiefe mit Verpackung: 515 mm – Fördermitteltemperatur: 60 °C – Umgebungstemperatur: -30 °C bis 60 °C – Gesamteffizienz e: 72,3 % – Messkategorie: B – Effizienzkategorie: total – Effizienzgrad N: 79,9 – VSD erforderlich: ja – Herstellungsjahr: siehe Typenschild – Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen – PBEP / FördervolumenBEP / Pfs, BEP: 1,88 kW / 6685 m3/h / 688 Pa – nBEP: 2038 1/min – spezifisches Verhältnis: ca. 1 – Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung – Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung – Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: – – IBEP: 3,56 A – SchallleistungspegelLWA5: 77 dB(A)

Technische Details Werkstoff des Gehäuses Aluminium Luftmenge unbelastet 10120 m³/h Luftmenge bei Druck 2 6000 m³/h Luftmenge bei Druck 3 1800 m³/h Druck 2 700 Pa Druck 3 800 Pa Anschlussspannung 400 V Leistungsaufnahme 1,921 kW Mit thermischem Schutz nein Gleichstrommotor nein Indirekter Antrieb nein Elektrischer Anschluss Anschlussklemmen Schutzart (IP) IPX4 Max. Lufttemperatur 60 °C Motor mit 2 Drehzahlen nein Geeignet für elektronische Steuerung nein Geeignet für Frequenzregelung ja Geeignet für Schwachstromregelung nein Geeignet für Traforegelung nein Polumschaltbar nein Länge 559,5 mm Durchmesser des Gehäuses 508 mm Kanaldurchmesser 504 mm Anschluss Einschubende
