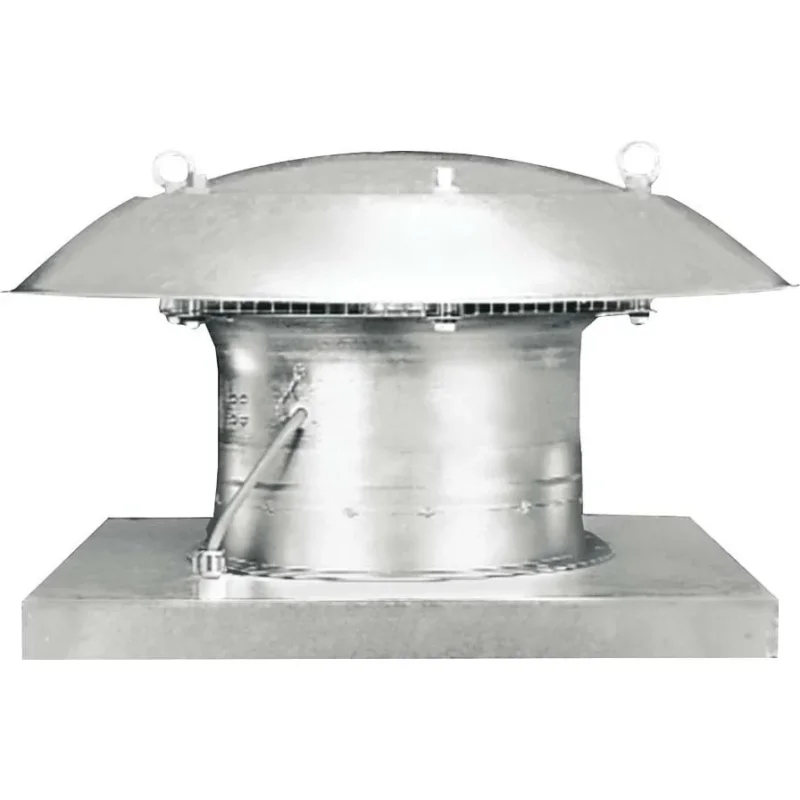

Maico – Ventilator für Dacheinbau Axial-Dachventilator EZD 30/4 B Wechselstrom DN 300

Kurzbeschreibung – Gehäuse, Grundplatte, Anströmdüse und Regenschutzhaube aus verzinktem Stahlblech. – Verzinktes Schutzgitter auf der Ausblasseite, Berührungsschutz gemäß DIN EN ISO 13857. – Stabile Transportösen ermöglichen einen Transport per Kran. – 8-blättriges Flügelrad aus glasfaserverstärktem Polyamid. – Ventilatoren erfüllen die Anforderungen der europäischen Ökodesign Verordnung (EG) Nr.327/2011 Richtlinie 2009/125/EG. – Vibrationsfreier Lauf durch dynamisch gewuchtetes Flügelrad und Motor (Welle-Rotor), gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1. – Hoher lüftungsseitiger Wirkungsgrad, niedriges Betriebsgeräusch. – Erhöhte Langlebigkeit durch qualitativ hochwertige Materialien wie geräuscharme Kugellager. – Ventilatoren sind wartungsfrei. – Für Be- oder Entlüftung mit separatem Schalter umschaltbar (Ausnahme EZD … E).Förderrichtung – Die Förderrichtung ist gekennzeichnet. – Standard Abluftbetrieb, Förderrichtung über Motor blasend.Wechselstrommotor – Typenreihe EZD. – Asynchronmotor. – Bemessungsspannung 230 V, 50 Hz. – Ventilatoren … B und … D: Kondensatormotoren mit Betriebskondensator im Anschlusskasten. – Ventilatoren … E: Spaltpolmotoren. – Schutzart EZD… D und … E IP 54. – Schutzart EZD… B IP 55. – Drehzahlsteuerbar. Ausnahme: EZD 35/4 B. – Geräte lassen sich mit optionalen Drehzahlsteller stufenlos regeln oder sie lassen sich mit einem optionalen 5-Stufentransformator stufenweise schalten. – Reversierbar. Ausnahme: Bei Ventilatoren mit Spaltpolmotor (… E). – Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anormaler Förderrichtung. – Thermischer Überlastungsschutz serienmäßig.Elektrischer Anschluss – Anschlusskabel, ca. 1,7 m lang.Sicherheitshinweise – Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist z.B. mit Maico Schutzgitter SG. – Eine fachgerechte Festinstallation bei waagerechter Einbaulage, fest verlegter elektrischer Zuleitung und korrekter Luftführung über Schacht oder Rohr ist vorgeschrieben.Artikel:EZD 30/4 B – Fördervolumen: 1400 m3/h – Drehzahl: 1450 1/min – Laufradtyp: axial – Drehzahlsteuerbar: ja – Reversierbarkeit: ja – Spannungsart: Wechselstrom – Bemessungsspannung: 230 V – Netzfrequenz: 50 Hz – Nennleistung: 90 W – INenn: 0,45 A – IMax: 0,45 A – Schutzart: IP 55 – Wärmeklasse: B – Einbauort: Dach – Einbaulage: senkrecht – Material: Stahlblech, verzinkt – Farbe: silber – Gewicht: 16,88 kg – Gewicht mit Verpackung: 20,75 kg – Nennweite: 300 mm – Breite: 660 mm – Höhe: 660 mm – Tiefe: 375 mm – Breite mit Verpackung: 725 mm – Höhe mit Verpackung: 725 mm – Tiefe mit Verpackung: 430 mm – Fördermitteltemperatur bei Nennstrom: -20 °C bis 60 °C – Fördermitteltemperatur bei IMax: -20 °C bis 60 °C

Technische Details Netzfrequenz 50 Hz Bemessungsspannung 230 V Werkstoff des Gehäuses Stahlblech Oberflächenschutz Gehäuse verzinkt Selbsttätige Verschlussklappe integriert nein Volumenstrom 1400 m³/h Nennleistung 90 W Mediumtemperatur -20..60 °C Schutzart (IP) IP55 Nenndurchmesser Kanal 300 mm
